產品簡介在線詢價

Magphan SMR100 CT模體產品有一個聚氨酯球體外殼，由兩個內徑為 20 厘米的半球形外殼組成。外殼通過簡單的螺紋法蘭連接環連接。無需工具即可快速移除測試立方體組件，以提高成像靈活性并便于清潔和維護

Magphan SMR100 CT模體產品產品信息

灣邊貿易供應Magphan 模體系列產品

一、Magphan SMR100 CT模體產品介紹

Magphan 體模旨在對磁共振成像 (MRI) 掃描儀進行廣泛的性能評估。

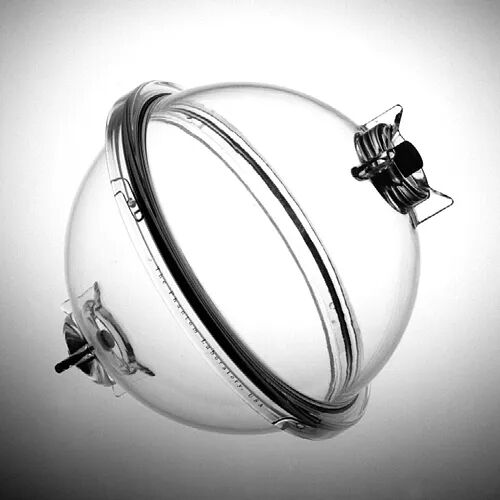

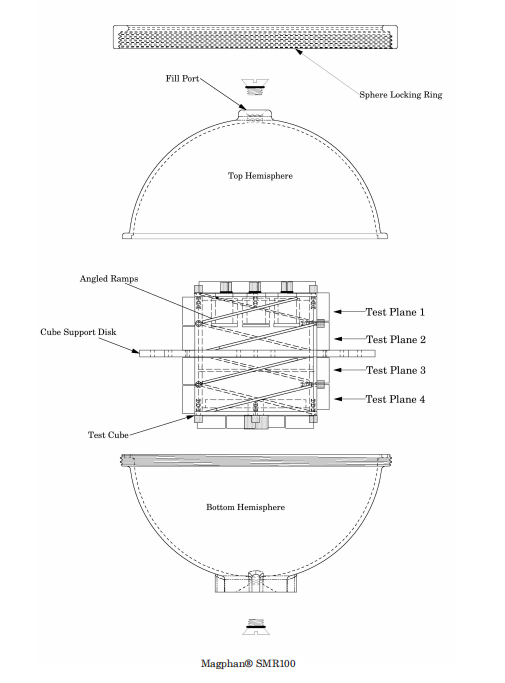

Magphan SMR100 有一個聚氨酯球體外殼，由兩個內徑為 20 厘米的半球形外殼組成。外殼通過簡單的螺紋法蘭連接環連接。無需工具即可快速移除測試立方體組件，以提高成像靈活性并便于清潔和維護。Magphan SMR100 模體出廠時沒有任何液體?？蛻舯仨殲槠涮畛浜线m的 MR 解決方案。

Magphan SMR100 測試立方體：圓柱形和球形SMR100均使用10cm 測試立方體進行圖像質量測量。測試立方體由 6 毫米厚的聚碳酸酯塑料制成，外徑為 10 厘米。測試立方體包含切片厚度斜坡、感光小瓶、高分辨率測試板和低對比度磁盤。

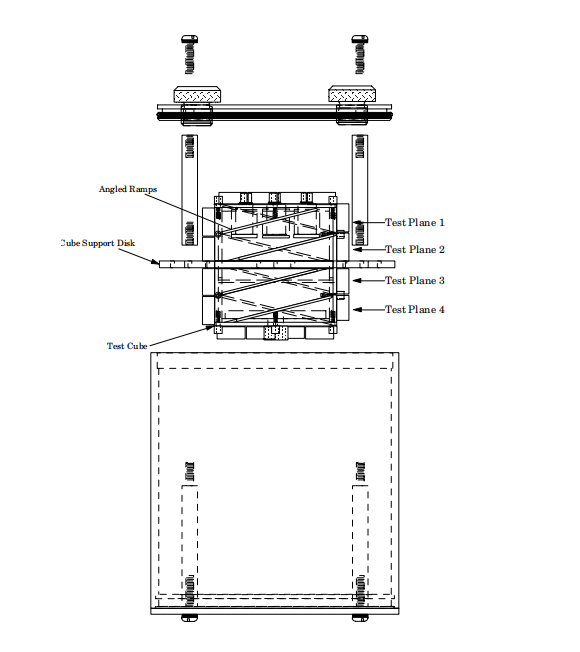

Magphan SMR100 配置：測試立方體板可以在標準二維配置中組裝，具有雙相對切片厚度斜坡，使操作員能夠快速驗證體模的 z 軸是否精確對齊垂直于成像平面。尼龍螺絲將裝置固定在一起，使您可以將測試板或立方體的側面更改為 3 維配置。3-D 配置允許從單個數據采集中獲得 x、y 和 z 切片幾何測量值。

Magphan SMR100 CT模體產品測試總結

Magphan SMR100 測試立方體和模體外殼包含允許對可實現的關鍵 MRI 掃描儀參數進行全面測試的功能。下面列出了它們支持的主要組件和測試。

切片厚度斜坡
- 模型位置
- 掃描切片寬度
- 多切片間距和鄰接
- 患者對齊 (3D)
- 工作臺增量精度
感光瓶
- T1 測量
- T2 測量
高分辨率測試板
- 高分辨率測量（每厘米 1 至 11 對線）
- 幾何失真
立方體支持盤
- 幾何失真
- 像素（矩陣）大小驗證。
外殼
- 空間均勻性
- 信噪比
- 球形幾何形狀
- 體外樣品測試
- 圓對稱
10 cm 球體（可選）
- 磁場均勻性
- 均勻性特征
- 圓對稱

Magphan SMR100 CT模體產品?幻影組件

切片厚度斜坡：切片厚度斜坡安裝在測試立方體的外部。斜坡厚 2 毫米，寬 10 毫米，與模型軸成 14° 角，為切片寬度測量提供 4 倍的放大倍數。相對的斜坡在立方體測試平面的中心交叉以進行對齊驗證。斜坡可用于測試多切片序列中切片之間的索引以及測試表增量精度。

感光小瓶：感光樣品儲存在四個圓柱形小瓶中，外徑為1.9cm，內徑為1.6cm。小瓶可以通過立方體外部 0.6 厘米（1/4 英寸）的端口填充各種溶液，用于 T1 和 T2 測量。

高分辨率測試板：高分辨率儀表被切割成 2 毫米厚的丙烯酸板，由測試立方體內部的通道支撐。高分辨率測試是通過使用一系列矩形槽進行的，這些矩形槽形成一個測試圖案，范圍從每厘米 1 到 11 個線對（5 毫米到 0.45 毫米分辨率）。用于測試每厘米 1 到 4 對線對的槽長 1.25 厘米，用于測試每厘米 5 到 11 對線對的槽長 0.9 厘米。

為了測試幾何失真（空間線性度），3mm 的孔以 2cm、4cm 和 8cm 的方形圖案間隔開。系統的幾何變形可以通過測量這些孔之間的距離來評估。

低對比度盤：低對比度靈敏度是通過安裝在測試立方體底部的丙烯酸盤進行的。磁盤中的圓形凹槽通過體積平均生成低對比度圖像。四組三個圓形凹槽的深度分別為0.5mm、0.75mm、1.0mm和2.0mm，直徑分別為4mm、6mm和10mm。

立方體支撐盤：兩件式立方體支撐盤將立方體固定在幻影外殼內，可以輕松安裝和拆卸。除了固定測試立方體的位置外，支撐盤還為空間線性度測量提供信息。

通過測量 megphan 在 x 和 y 方向上的直徑來測試幾何失真。幾何失真也可以通過測量支撐盤中配置成8cm、10cm和12cm正方形的3mm孔之間的距離來評估。

外殼：Magphan SMR100 外殼組件由外殼和立方體支撐盤（支撐10cm測試立方體）組成?？梢允褂靡瞥藴y試立方體和支撐盤的模型外殼進行全面的空間均勻性測量。外殼易于清潔并允許使用凝膠和液體溶液。多個端口允許在排水時不受限制地流動。

注意：Magphan模體不提供對比劑填充溶液。需要添加自己的填充解決方案。

10cm球體（選配）：可選配直徑10cm的球體，可安裝在20cm球體內，也可單獨使用。該球體可用于測試 MRI 掃描儀的磁場均勻性和均勻性特性。磁場以對角線對稱體積 (DSV) 的百萬分率表示。

Magphan's獲得的球形設計結合了球形幾何與立方幾何的精確對齊。由于磁場特征是根據球諧函數映射的，因此自然磁場會擴展到對角對稱體積 (DSV) 或球體。這種對稱性是 AAPM 任務組第 6a 號報告（題為“磁共振成像系統的驗收測試”）推薦球形的原因。通過旋轉球體在橫斷面、冠狀面、矢狀面和斜面評估成像性能。Magphan還提供傳統的圓柱形外殼，供測試組和制造商使用，它們的性能規格基于圓柱形模型。
